建物金具の一覧

・構造材の補強に使われている金物の一覧。


※画像をクリックすると拡大画面が表示されます。

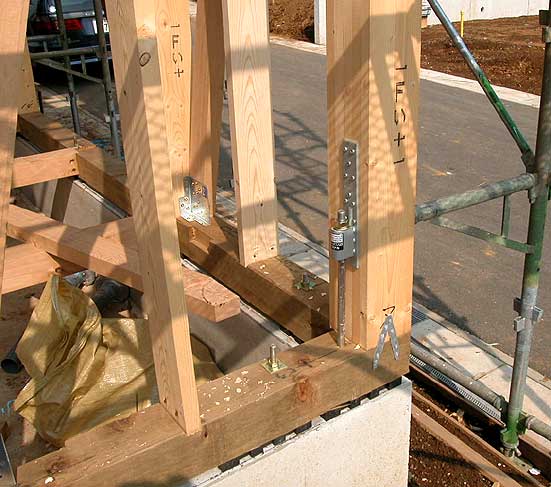

 1. 奥から筋交いプレート、引き寄せ金物(ホールダウン)、山形プレート。

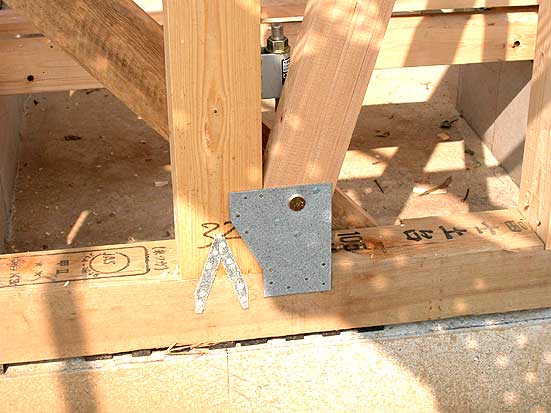

  2. 山形プレートと筋交いプレートの組み合わせ。

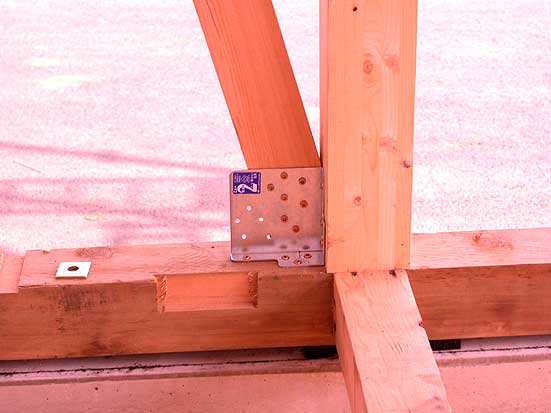

3. 筋交いプレートの二辺を直角に折って2倍の補強力が出るのだそうです。

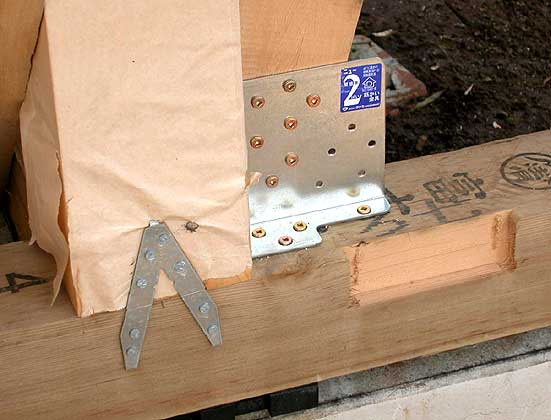

  4. 山形プレートと筋交いプレート2、の組み合わせ。

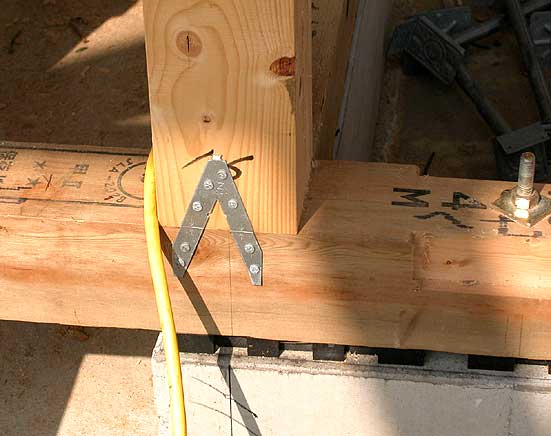

5. 山形プレートの下の土台と基礎の間にパッキン状の硬質プラスチックが敷いてあり、換気口の役目を果たします。

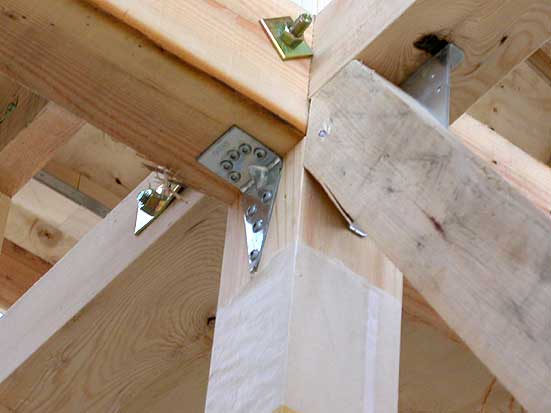

  6. 羽子板ボルト、筋交い金物、と?です。

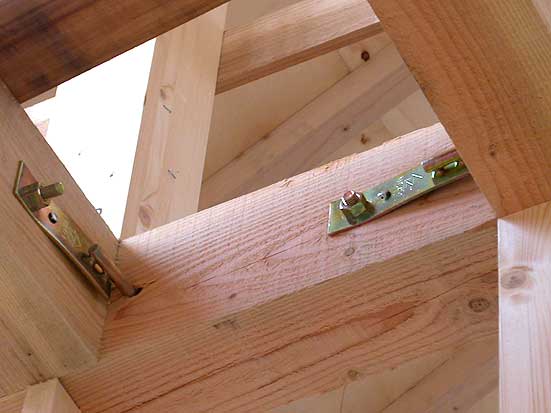

7. 羽子板ボルト。

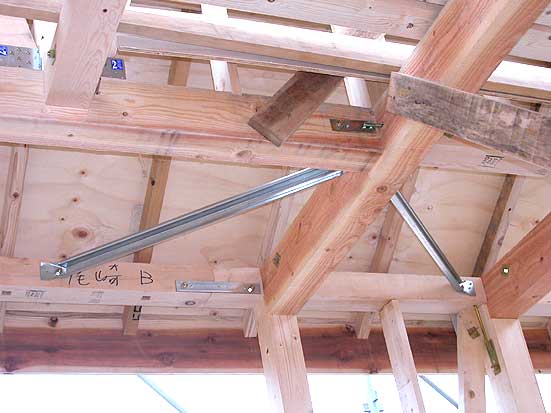

  8. 火打ち梁。

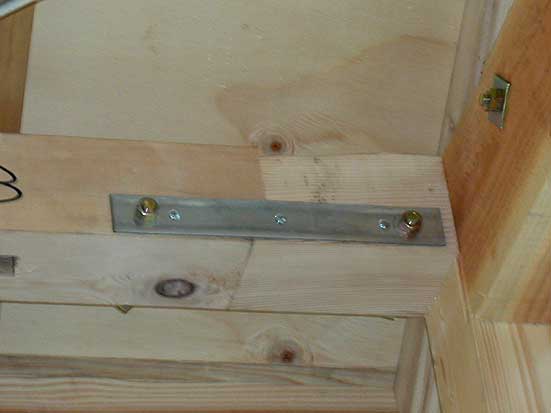

9. 短冊金物。

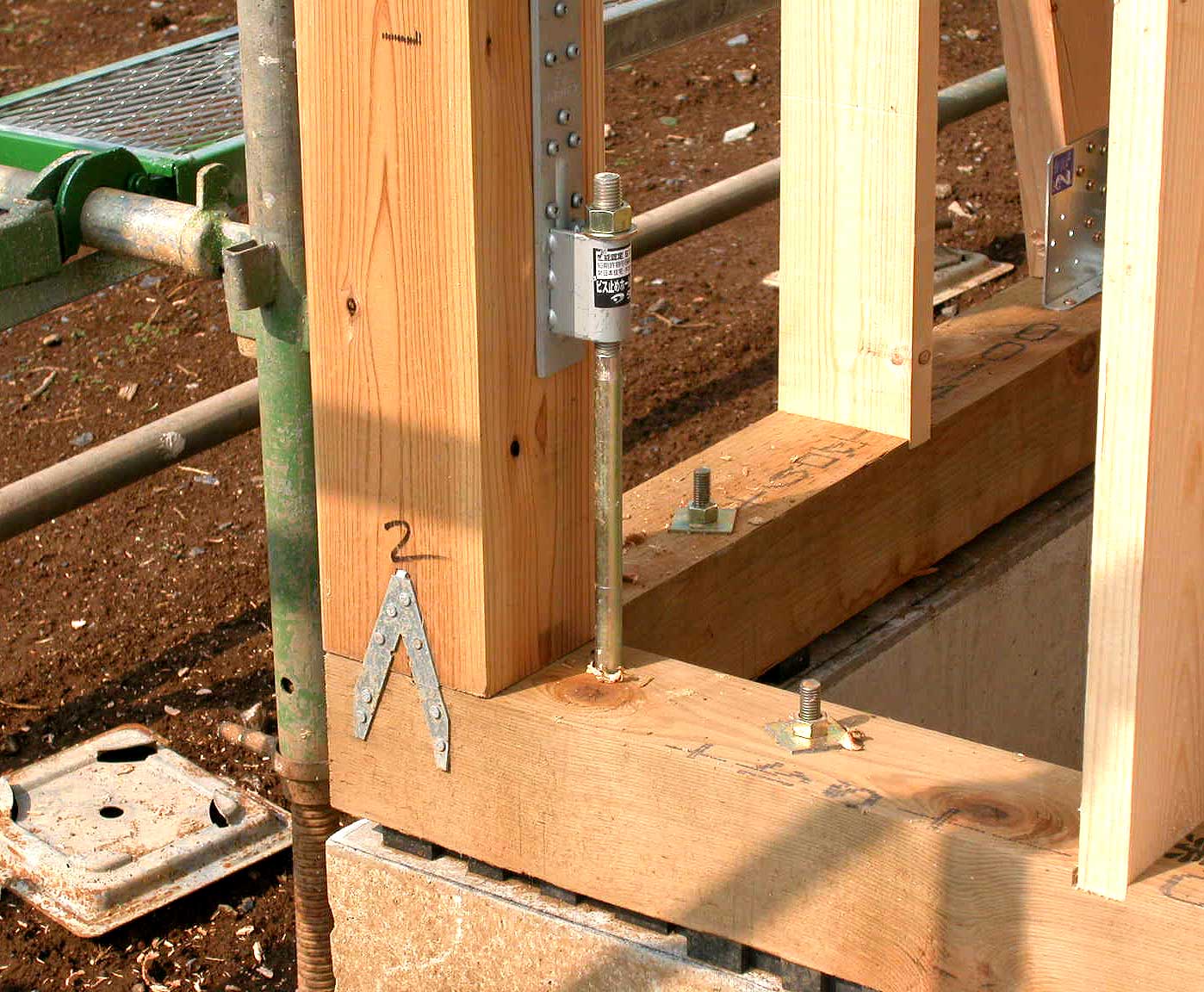

  10. 基礎の上に、換気口の働きの有るパッキン(ネコ)その上に山形プレート、そして引き寄せ金物(ホールダウン)。
